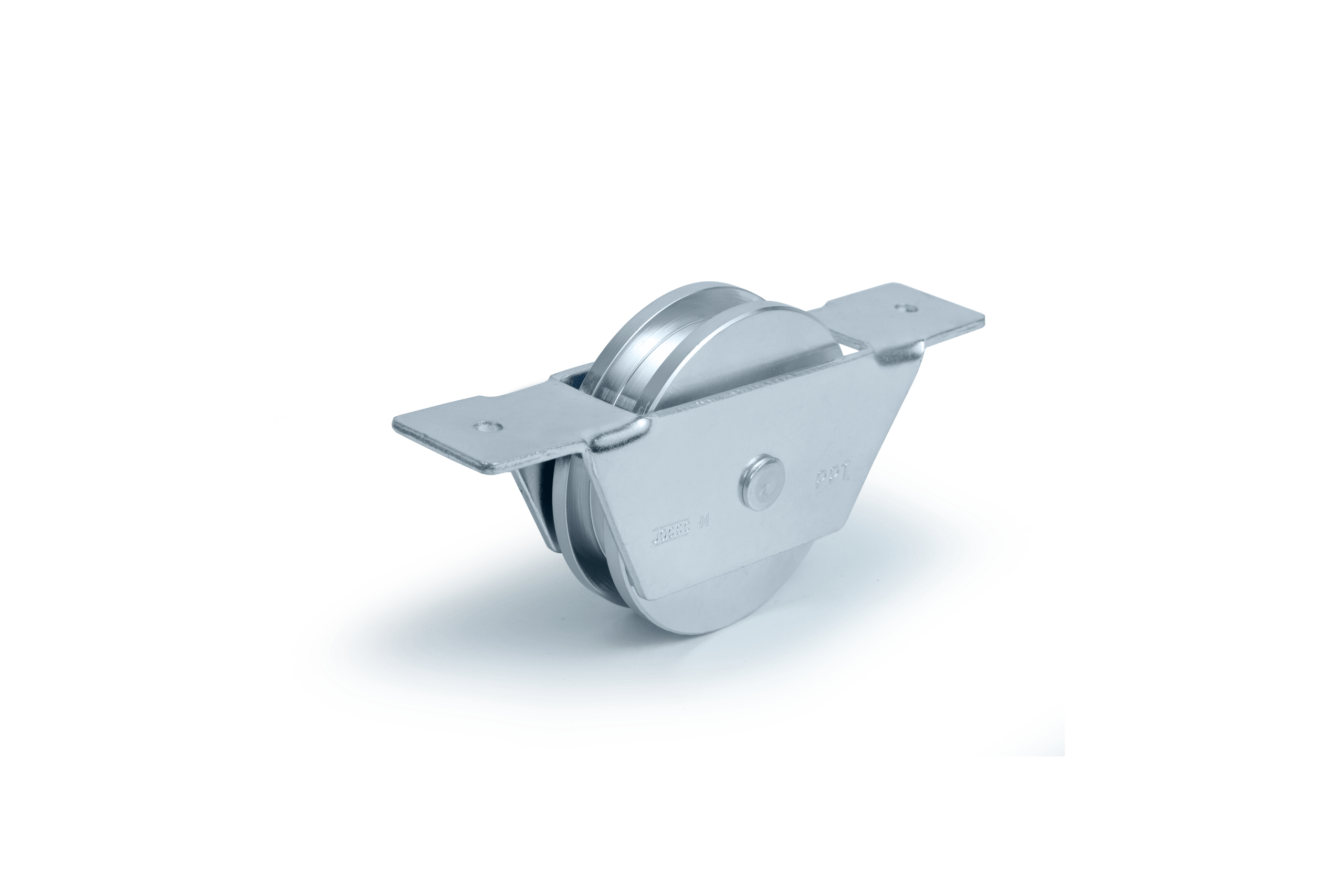

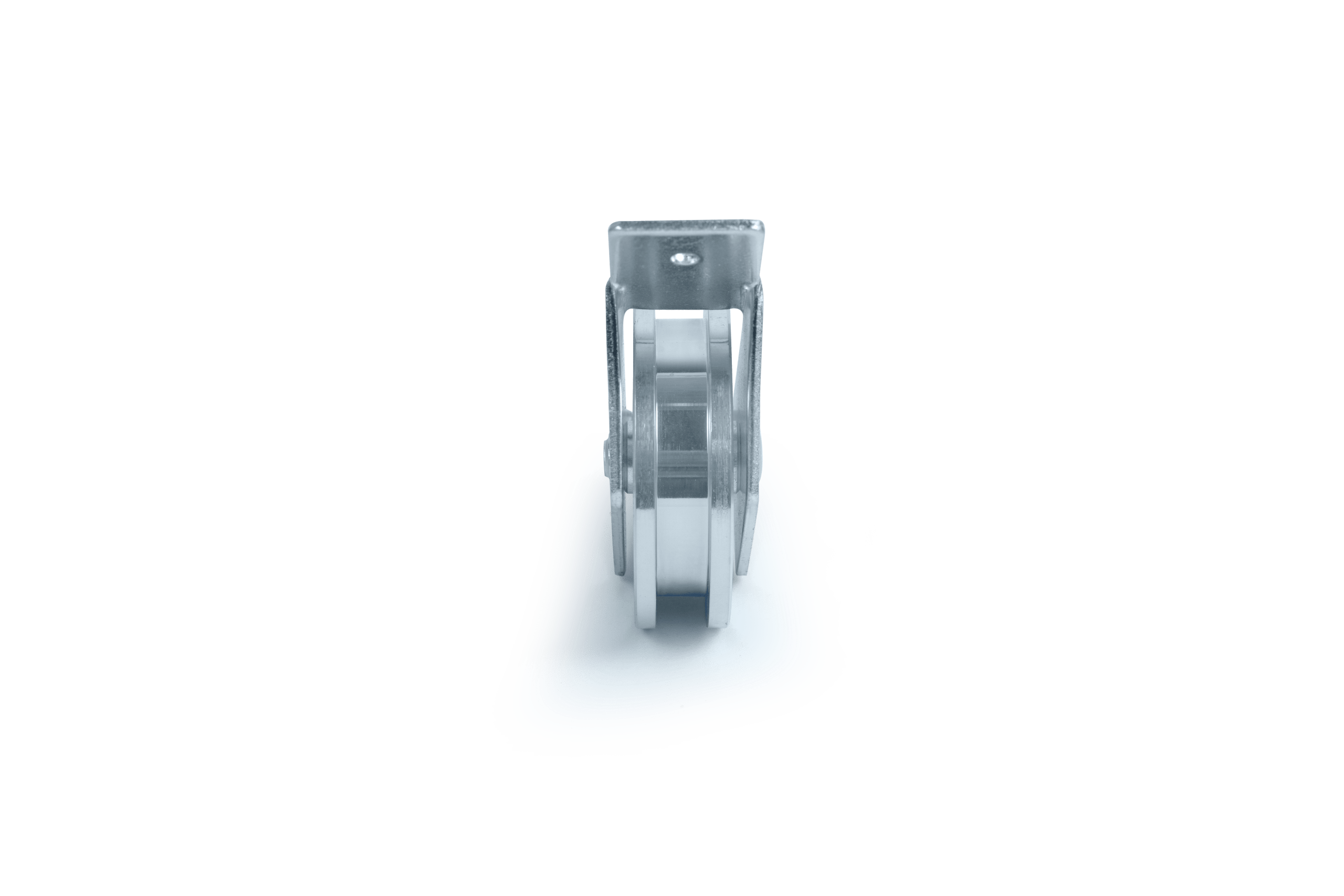

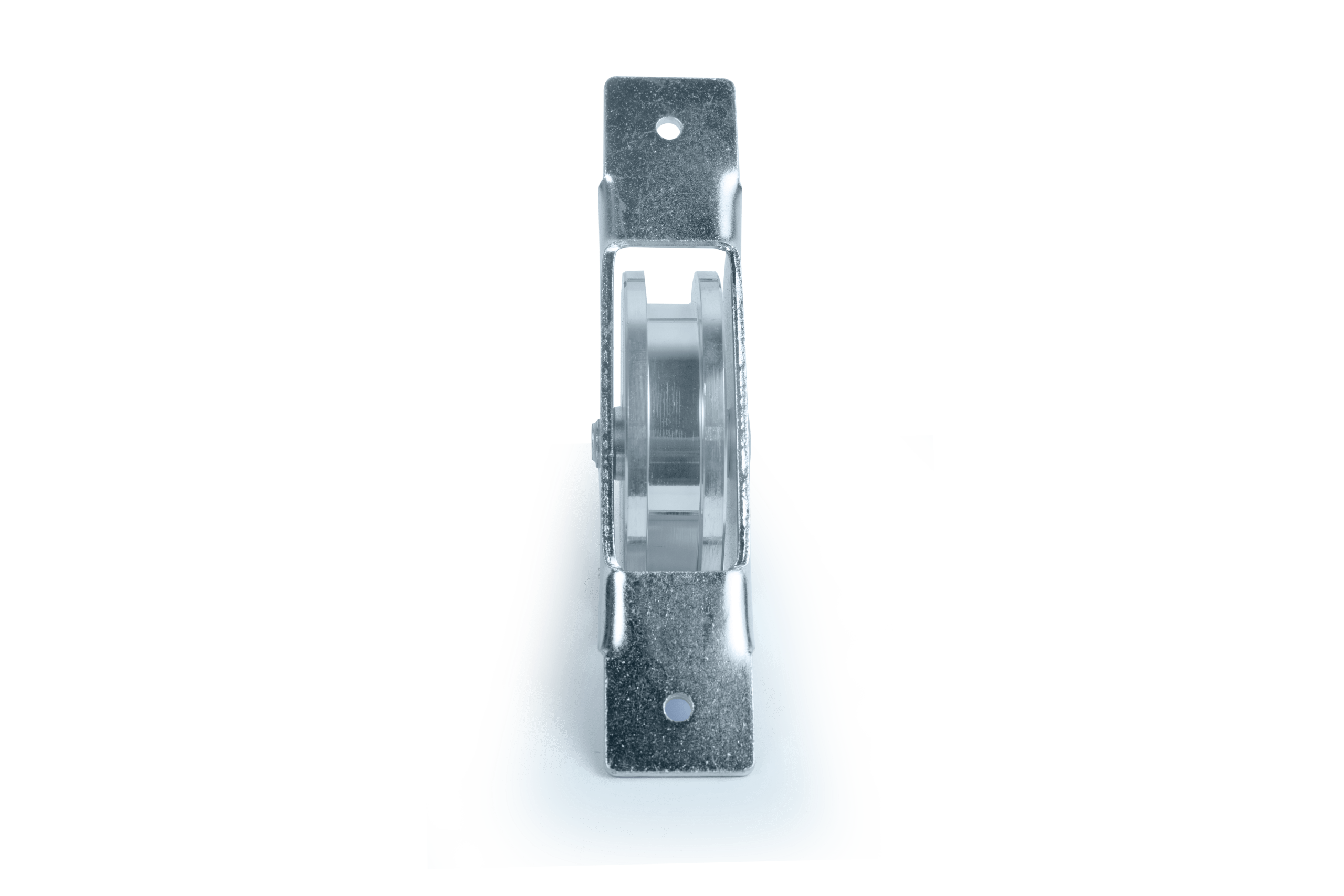

ROLDANA CANAL (QUADRADO) 11 E 9 MM EM AÇO 1020 COM SUPORTE ABERTO E 1 ROLAMENTO
Tabela de Referências
ACABAMENTO EM ZINCO BRANCO
ROLDANA COM CANAL 11 MM
COM 1 ROLAMENTO
Suporte Aberto, fabricado em chapa de aço 1020 com espessura de 2.00mm.

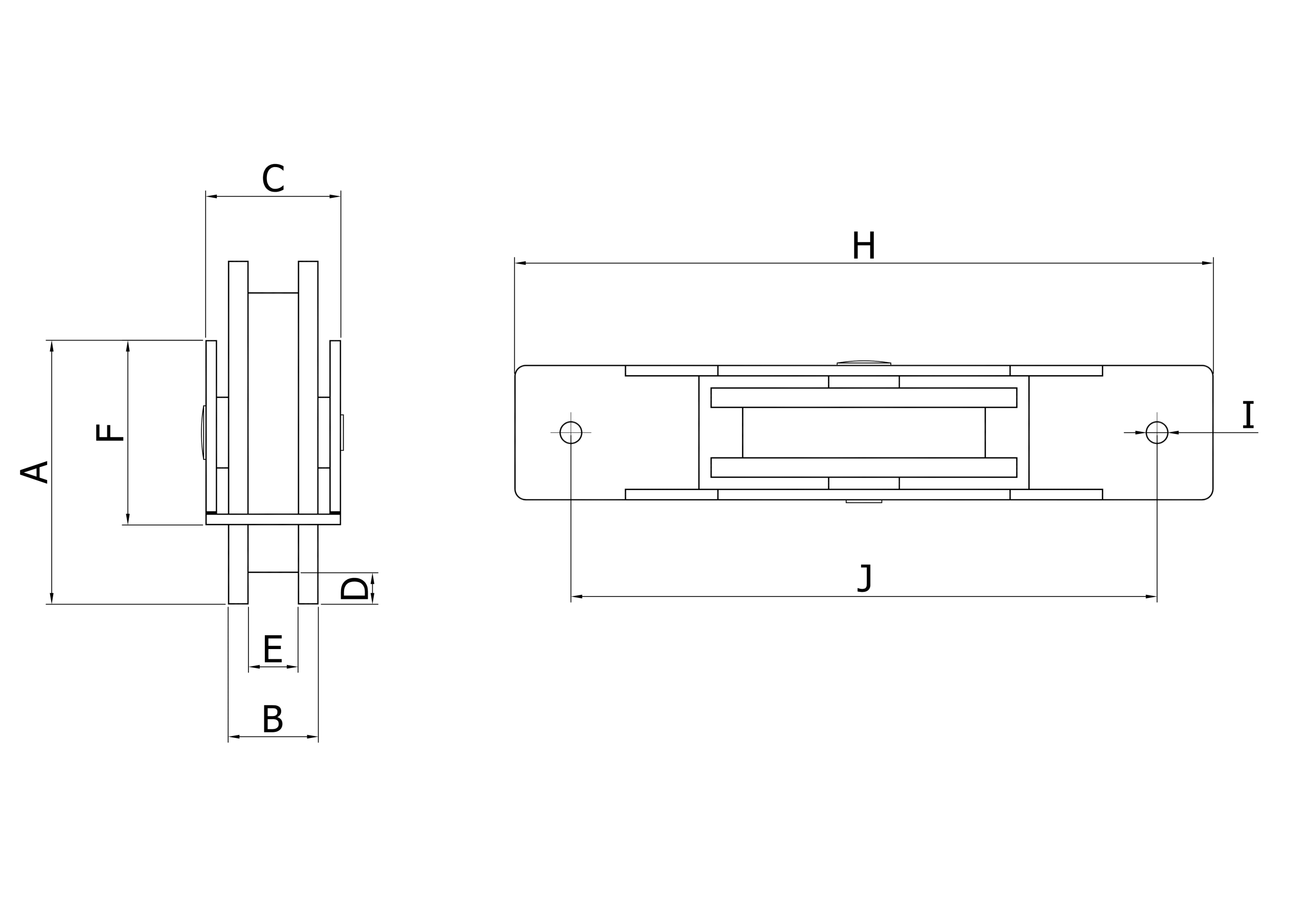

| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 034200 | 1½” | 30 | 13 | 23 | 4 | 9,5 | 23 | – | 106 | 5 | 85 | 25 | 75 (KG) |
Suporte Aberto, fabricado em chapa de aço 1020 com espessura de 2.65mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 034202 | 2” | 37 | 16 | 24 | 6 | 11 | 25 | – | 120 | 5 | 100 | 25 | 150 (KG) |
| 034203 | 2½” | 49 | 20 | 30 | 7 | 11 | 35 | – | 136 | 5 | 114 | 25 | 200 (KG) |
| 034204 | 3” | 60 | 20 | 30 | 7 | 11 | 41 | – | 155 | 5 | 130 | 25 | 280 (KG) |
COM ESFERAS
Suporte Aberto, fabricado em chapa de aço 1020 com espessura de 2.00mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 034201 | 1½” | 30 | 13 | 23 | 4 | 9,5 | 23 | – | 106 | 5 | 85 | 25 | 50 (KG) |
ROLDANA COM CANAL DE 9 MM
Suporte Aberto, fabricado em chapa de aço 1020 com espessura de 2.65mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 034602 | 2″ | 37 | 16 | 24 | 6 | 9 | 25 | – | 120 | 5 | 100 | 25 | 150 (KG) |
| 034603 | 2½” | 49 | 20 | 30 | 8 | 9 | 35 | – | 136 | 5 | 114 | 25 | 200 (KG) |
| 034604 | 3″ | 60 | 20 | 30 | 7 | 9 | 41 | – | 155 | 5 | 130 | 25 | 280 (KG) |
