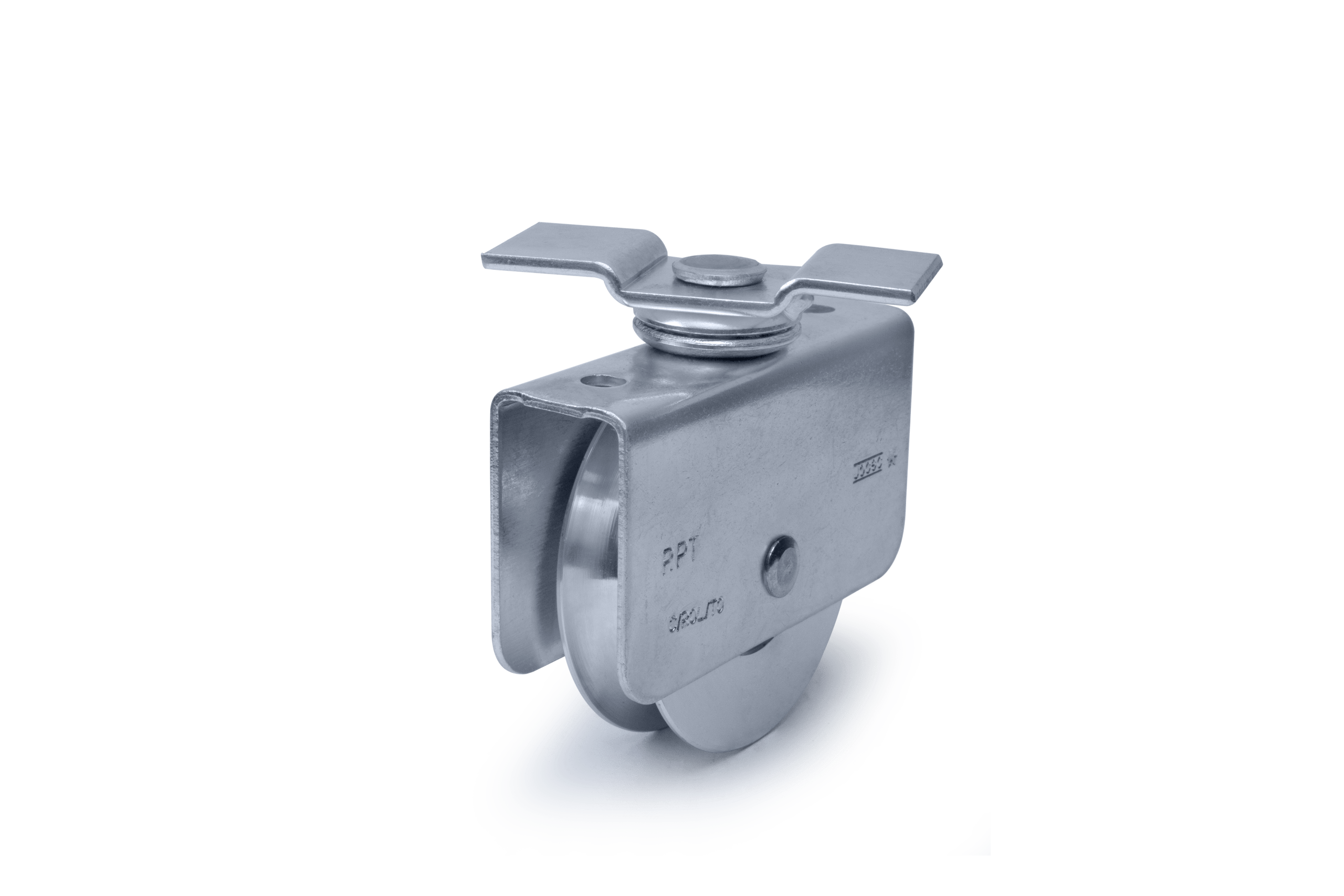

ROLDANA CANAL (REDONDO) EM AÇO 1020 COM SUPORTE GIRATÓRIO E 1 ROLAMENTO
Tabela de Referências
ACABAMENTO EM ZINCO BRANCO
COM 1 ROLAMENTO
Suporte, fabricado em chapa de aço 1020 estampada, com espessura de 2.00mm.

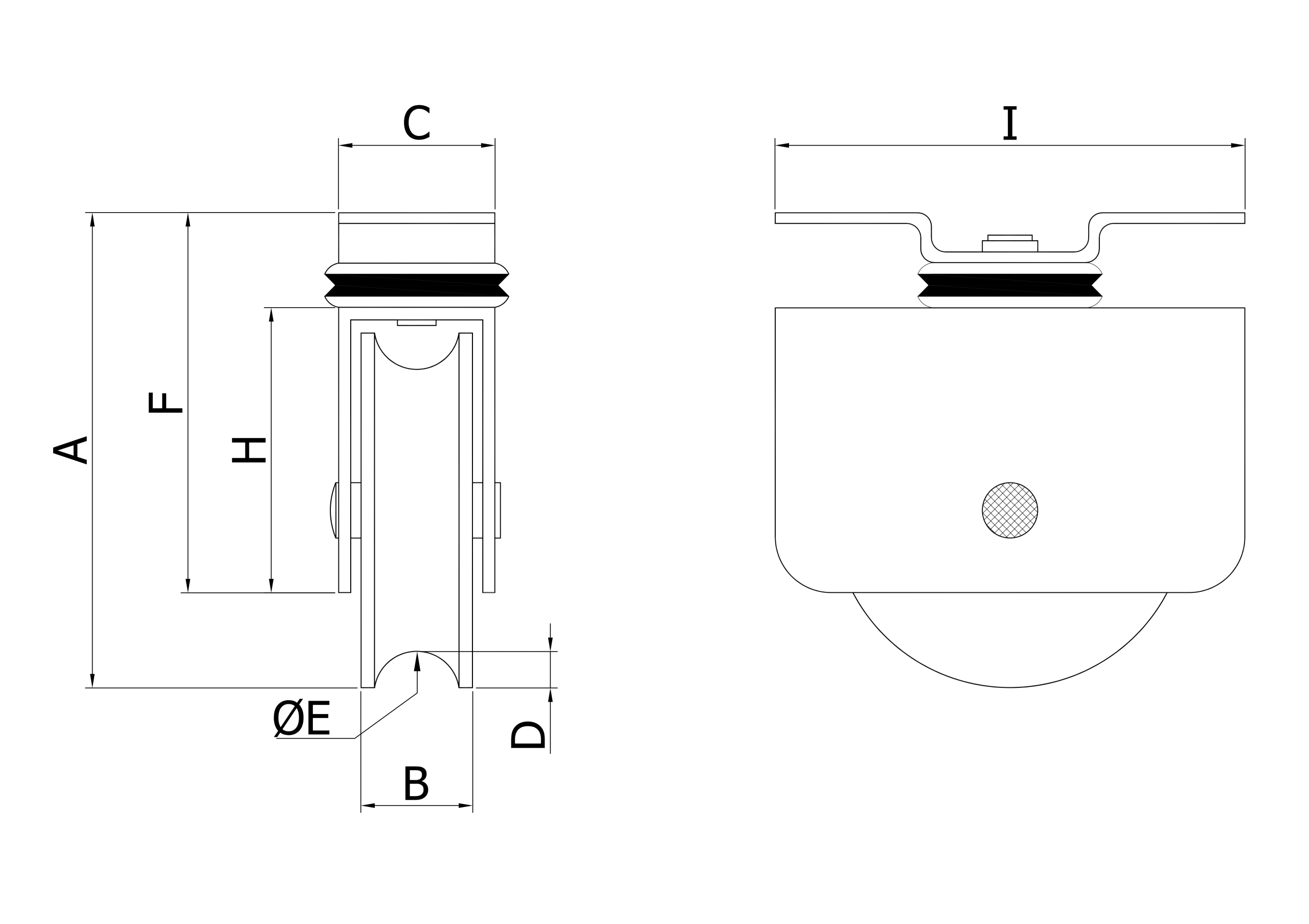

| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | EMBAL. | CAPACID. DE CARGA |
| 024000BG | 1½” | 63 | 13 | 21 | 4.5 | 4.5 | 58 | – | 40 | 55 | 25 | 75 (KG) |
| 024002BG | 2″ | 72 | 18 | 25 | 6.5 | 14 | 62 | – | 45 | 65 | 25 | 150 (KG) |
| 024003BG | 2½” | 85 | 20 | 28 | 8 | 17 | 68 | – | 51 | 84 | 25 | 200 (KG) |
| 024004BG | 3″ | 99 | 20 | 28 | 8 | 17 | 76 | – | 59 | 100 | 25 | 280 (KG) |
COM CANAL 5/8″
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | EMBAL. | CAPACID. DE CARGA |
| 024008BG | 2″ | 72 | 18 | 25 | 6.5 | 4 | 62 | – | 45 | 65 | 25 | 200 (KG) |
PARA TUBO GALVANIZADO DE 1/2″
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | EMBAL. | CAPACID. DE CARGA |
| 027402BG | 2″ | 72 | 22 | 25 | 4 | 22 | 62 | – | 45 | 65 | 25 | 150 (KG) |
| 027403BG | 2½” | 85 | 22 | 28 | 5.5 | 22 | 62 | – | 51 | 84 | 25 | 200 (KG) |
