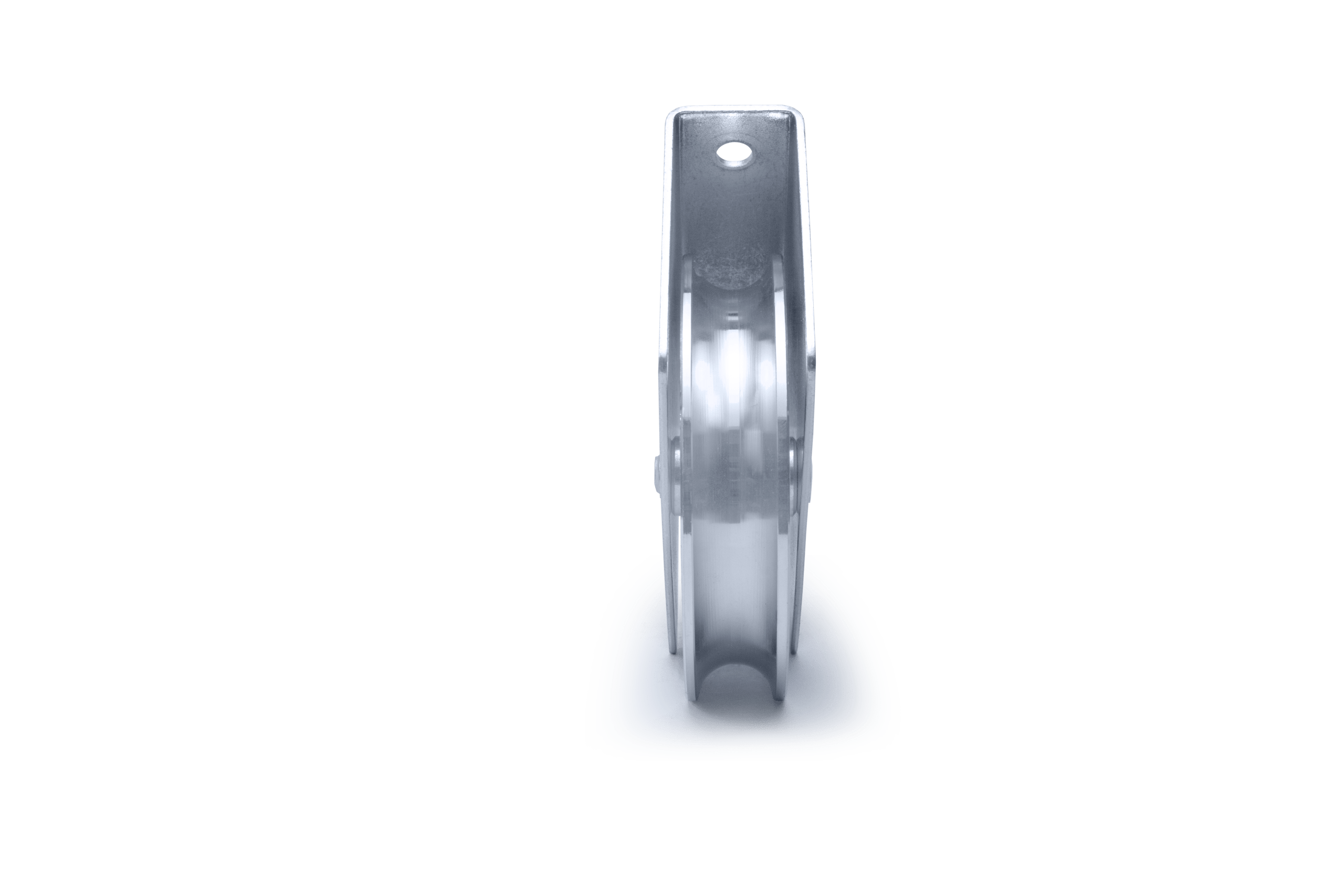

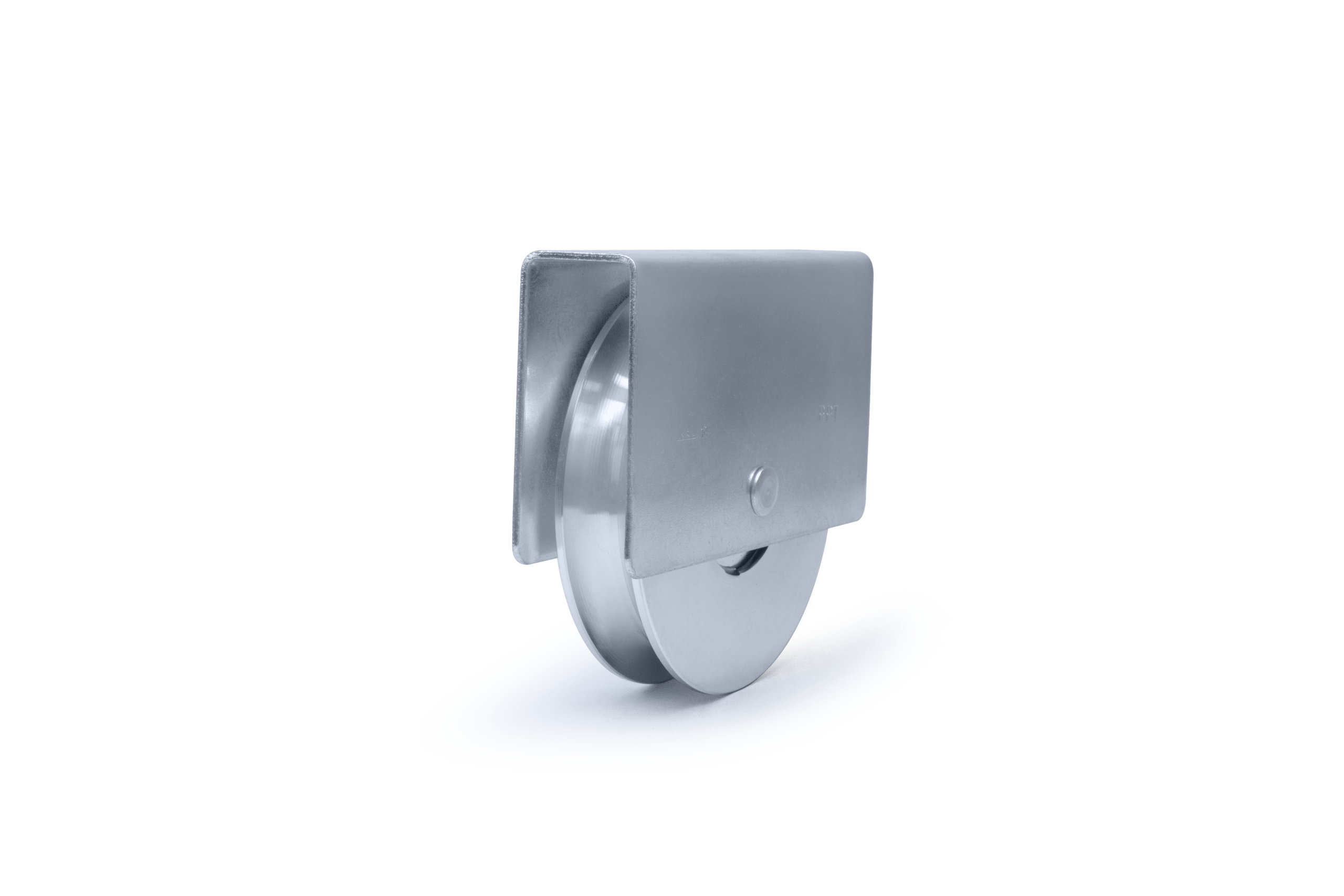

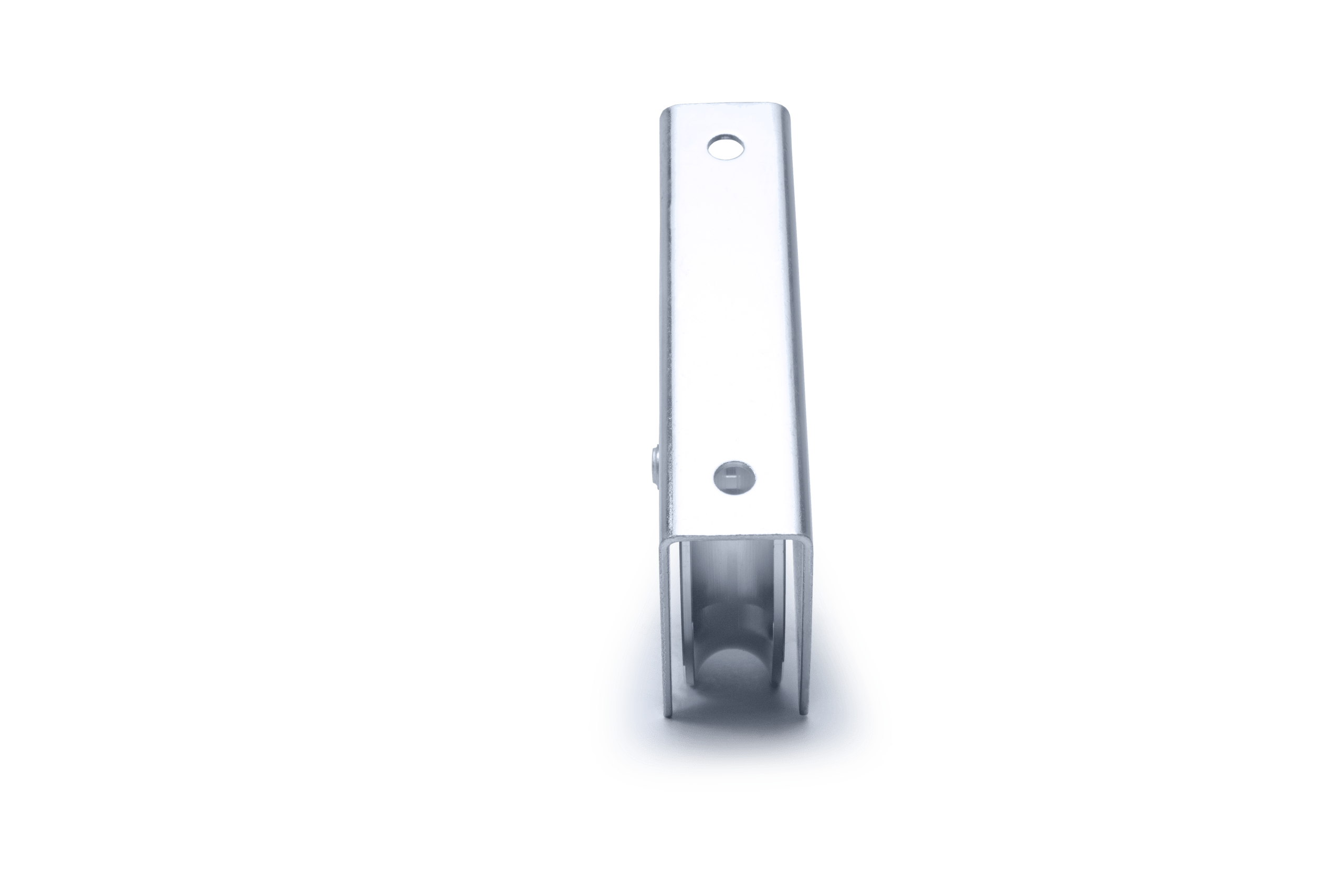

ROLDANA CANAL (REDONDO) EM AÇO 1020 COM SUPORTE E 1 ROLAMENTO
Tabela de Referências
ACABAMENTO EM ZINCO BRANCO
COM 1 ROLAMENTO
Suporte, fabricado em chapa de aço 1020 com espessura de 2.00mm.

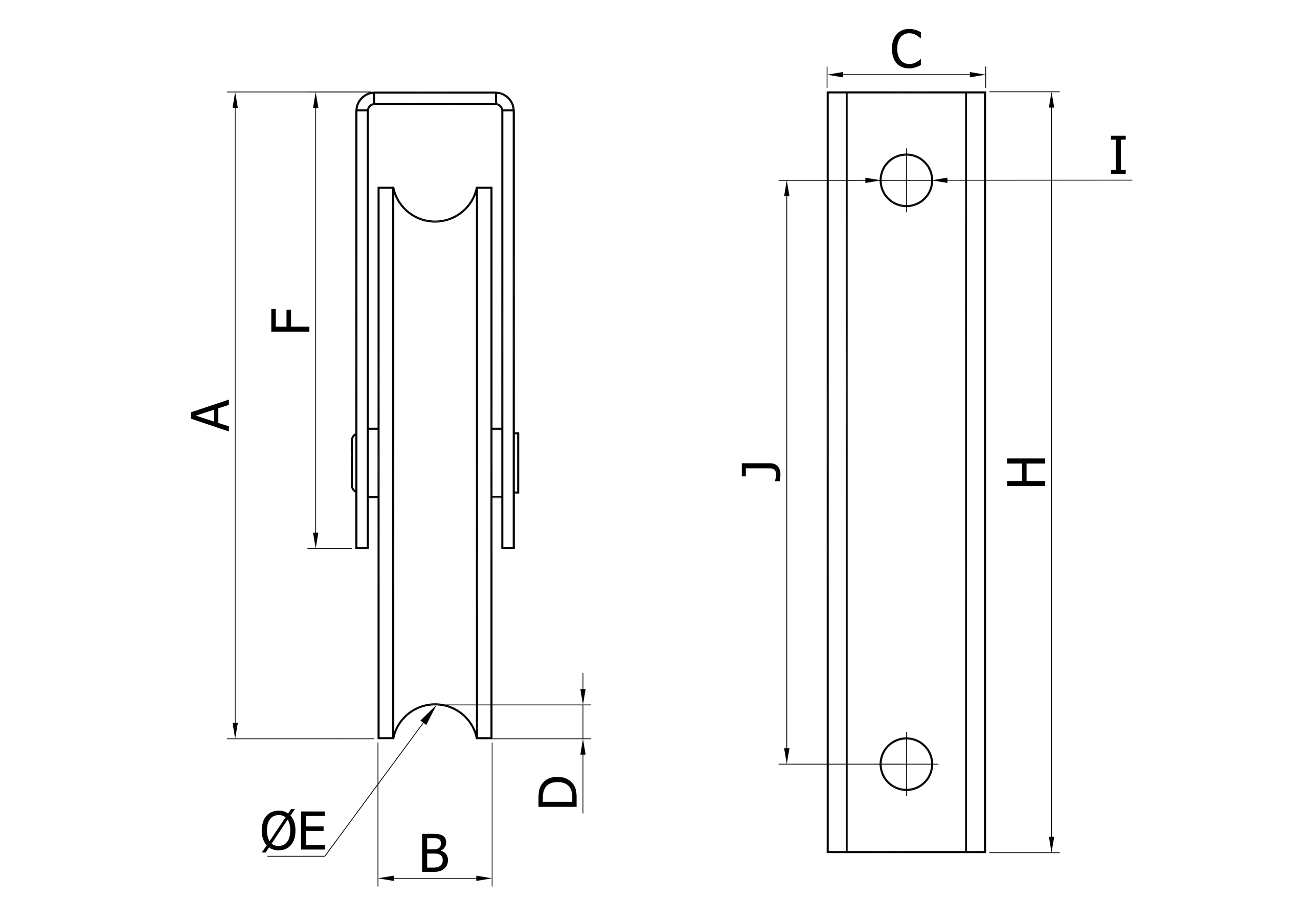

| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 024000 | 1½” | 47 | 13 | 21 | 4 | 9.5 | 40 | – | 55 | 6.9 | 41.1 | 25 | 75 (KG) |
| 024002 | 2” | 55 | 18 | 25 | 6.5 | 14 | 45 | – | 65 | 8 | 42 | 25 | 150 (KG) |
| 024003 | 2½” | 67 | 20 | 28 | 8 | 17 | 51 | – | 84 | 8 | 56 | 25 | 200 (KG) |
| 024004 | 3” | 78 | 20 | 28 | 8 | 17 | 59 | – | 100 | 8 | 72 | 25 | 280 (KG) |
| 024005 | 3½” | 100 | 22 | 31 | 8 | 17 | 70 | – | 120 | 8 | 92.06 | 10 | 320 (KG) |
| 024006 | 4″ | 106 | 22 | 31 | 8 | 17 | 70 | – | 120 | 8 | 92.06 | 10 | 380 (KG) |
COM ESFERAS
Suporte, fabricado em chapa de aço 1020 com espessura de 2.00mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 024001 | 1½” | 47 | 13 | 21 | 4 | 9.5 | 40 | – | 55 | 6.9 | 41.1 | 25 | 50 (KG) |
COM CANAL ESPECIAL
Suporte, fabricado em chapa de aço 1020 com espessura de 2.00mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 024007 | 2½” | 67 | 20 | 28 | 8.5 | ½” | 51 | – | 84 | 6,9 | 56 | 25 | 200 (KG) |
| 024008 | 2″ | 55 | 20 | 25 | 3.5 | 5/8″ | 45 | – | 65 | 8 | 42 | 25 | 150 (KG) |
| 024009 | 3″ | 78 | 22 | 31 | 6.5 | ½” | 59 | – | 100 | 8 | 72 | 25 | 280 (KG) |
| 024010 | 4″ | 106 | 23 | 23 | 6.5 | 3/4″ | 70 | – | 120 | 8 | 92.06 | 10 | 380 (KG) |
| 024011 | 3″ | 78 | 22 | 28 | 6 | 3/4″ | 59 | – | 100 | 8 | 72 | 25 | 280 (KG) |
| 024012 | 4″ | 106 | 22 | 31 | 6.5 | ½” | 70 | – | 120 | 8 | 92.06 | 10 | 380 (KG) |
