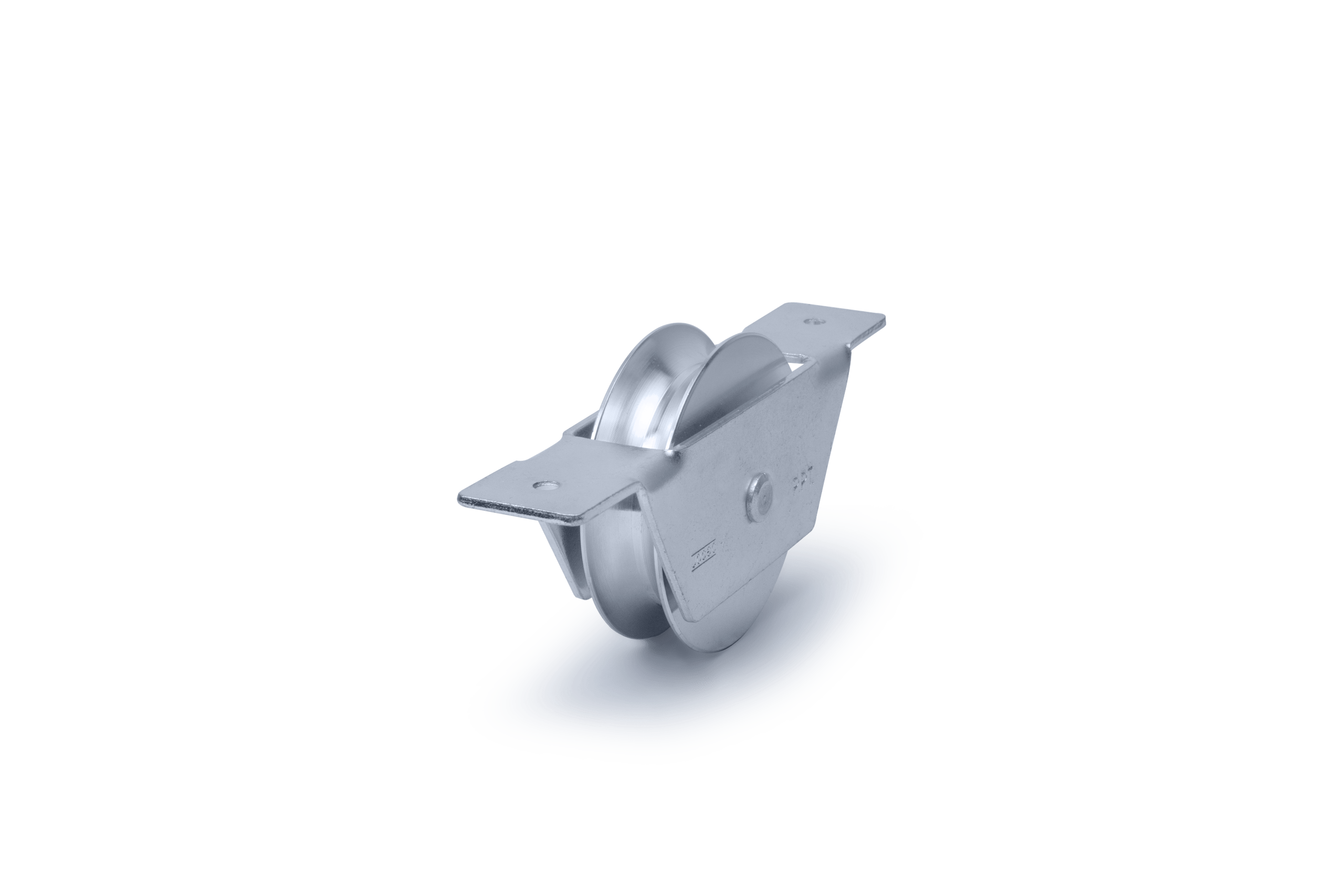

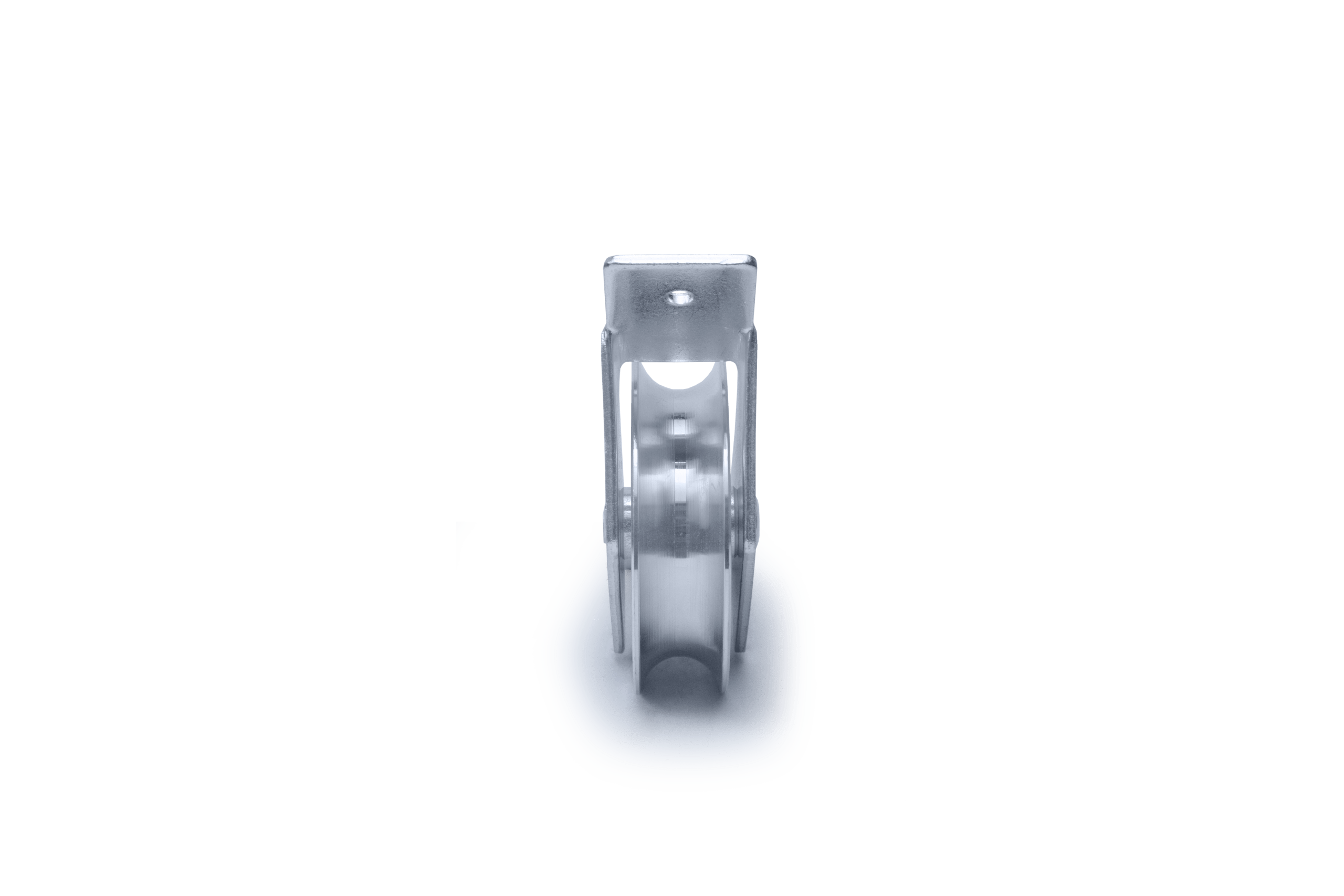

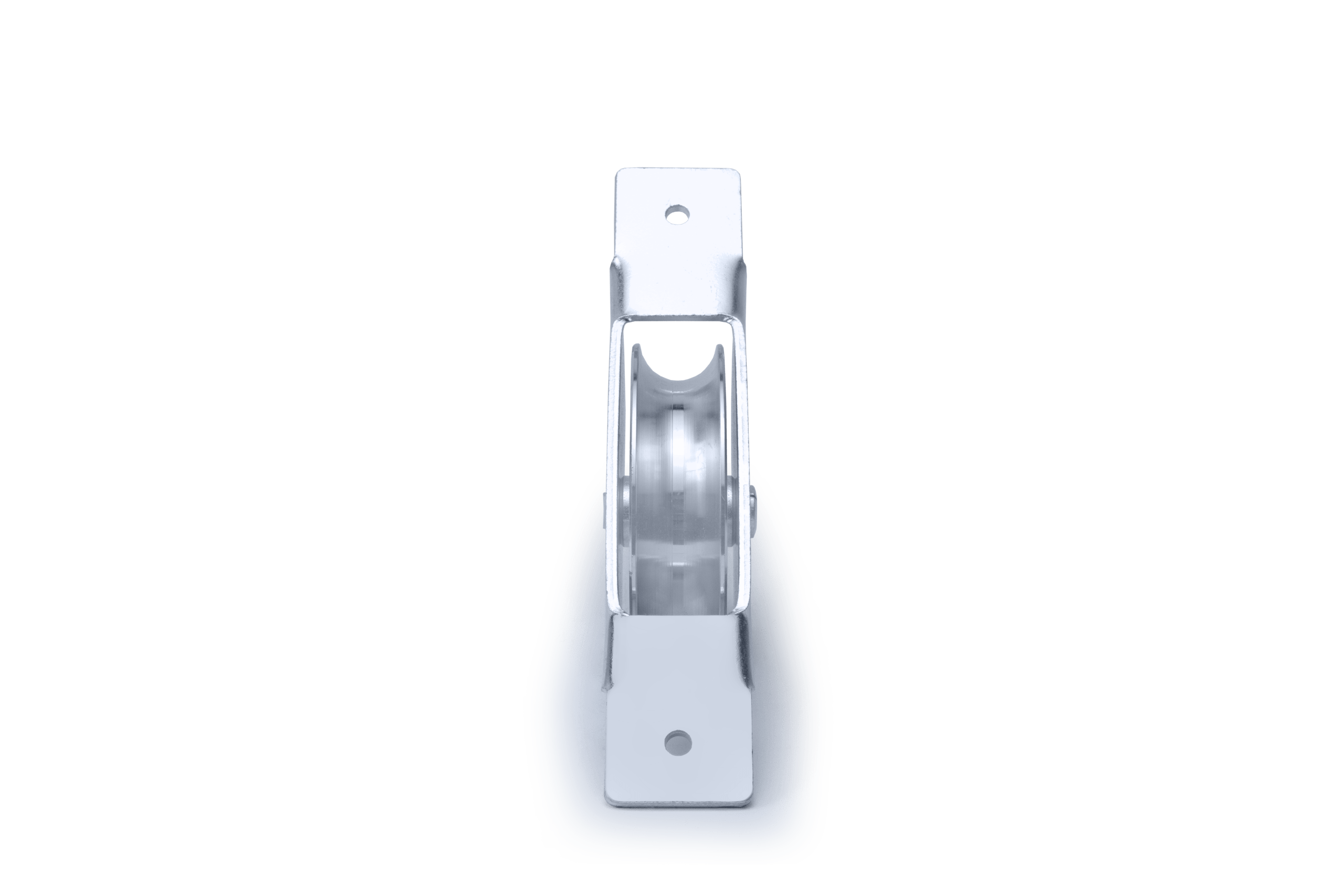

ROLDANA CANAL (REDONDO) EM AÇO 1020 COM SUPORTE ABERTO E ROLAMENTO

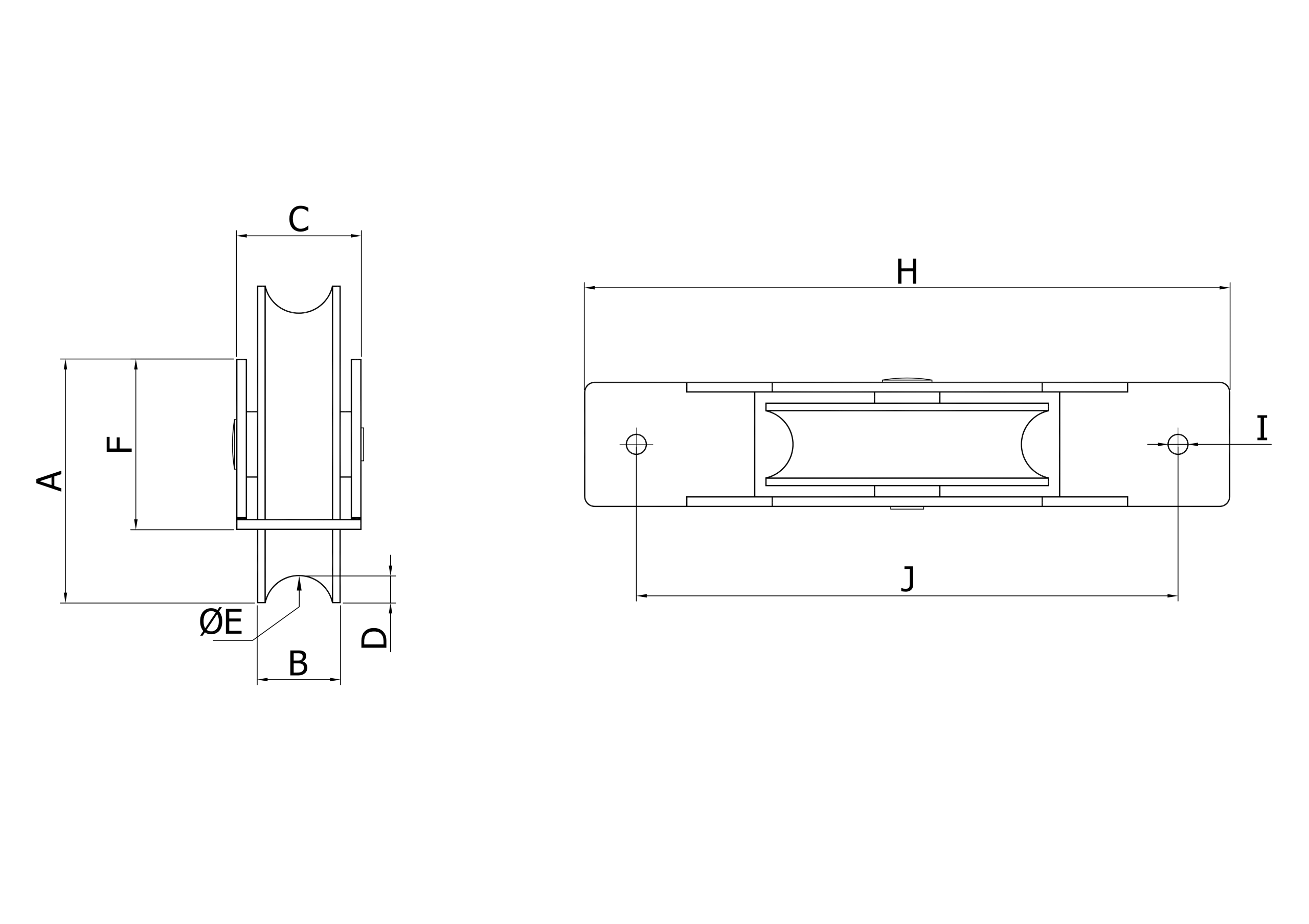

Tabela de Referências
ACABAMENTO EM ZINCO BRANCO
COM 1 ROLAMENTO
Suporte Aberto, fabricado em chapa de aço 1020 estampada, com espessura de 2.00mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 024200 | 1½” | 30 | 13 | 23 | 4 | 9.5 | 23 | – | 106 | 5 | 85 | 25 | 75 (KG) |
Suporte Aberto, fabricado em chapa de aço 1020 estampada, com espessura de 2.65mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 024202 | 2” | 37 | 16 | 24 | 6.5 | 13 | 25 | – | 120 | 5 | 100 | 25 | 150 (KG) |
| 024203 | 2½” | 49 | 20 | 30 | 8 | 17 | 35 | – | 136 | 5 | 114 | 25 | 200 (KG) |
| 024204 | 3” | 60 | 20 | 30 | 8 | 17 | 41 | – | 155 | 5 | 130 | 25 | 280 (KG) |
COM ESFERAS
Suporte Aberto, fabricado em chapa de aço 1020 estampada, com espessura de 2.00mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 024201 | 1½” | 30 | 13 | 23 | 4 | 9.5 | 23 | – | 106 | 5 | 85 | 25 | 50 (KG) |
COM CANAL ESPECIAL
Suporte Aberto, fabricado em chapa de aço 1020 estampada, com espessura de 2.65mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 024210 | 2″ | 37 | 17 | 24 | 4 | 5/8″ | 25 | – | 120 | 5 | 100 | 25 | 150 (KG) |
| 024211 | 2½” | 49 | 20 | 30 | 6.5 | ½” | 35 | – | 136 | 5 | 114 | 25 | 200 (KG) |
| 024212 | 3″ | 60 | 20 | 30 | 6.5 | ½” | 41 | – | 155 | 5 | 130 | 25 | 280 (KG) |
| 024213 | 3″ | 60 | 23 | 30 | 4.5 | 3/4″ | 41 | – | 155 | 5 | 130 | 25 | 280 (KG) |

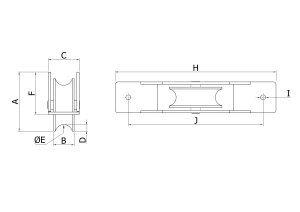

CAIXA ABERTA 2 1/2″ C/ FURO INTERMEDIÁRIO
Suporte Aberto, fabricado em chapa de aço 1020 estampada, com espessura de 2.65mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 301502 | 2″ | 48 | 23 | 30 | 6 | 22 | 35 | – | 136 | 5 | 114 | 25 | 150 (KG) |
CAIXA ABERTA 2″
Suporte Aberto, fabricado em chapa de aço 1020 estampada, com espessura de 2.65mm.
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 303103 | 2½” | 44 | 16 | 24 | 8 | 13 | 25 | – | 120 | 5 | 100 | 25 | 200 (KG) |
