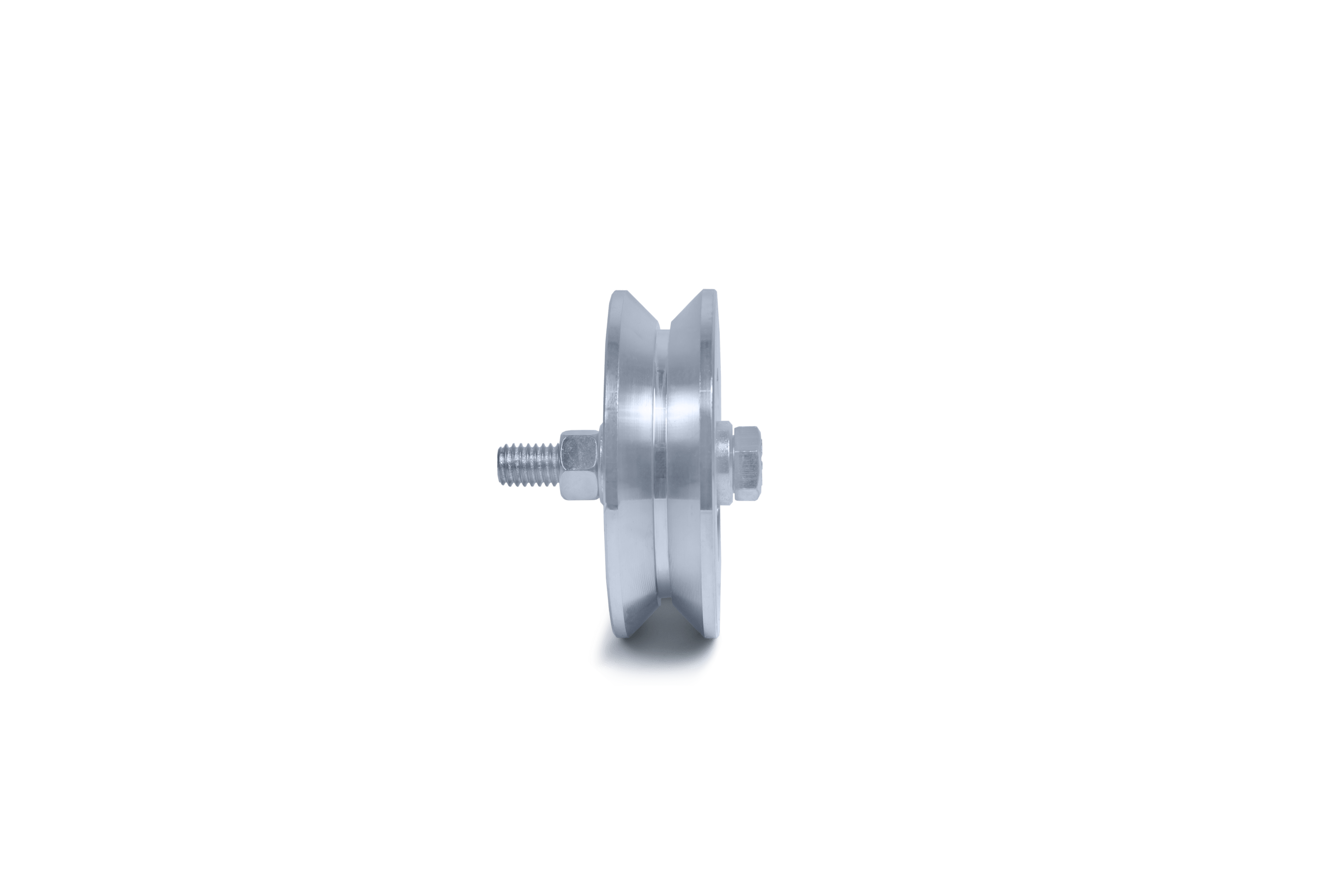

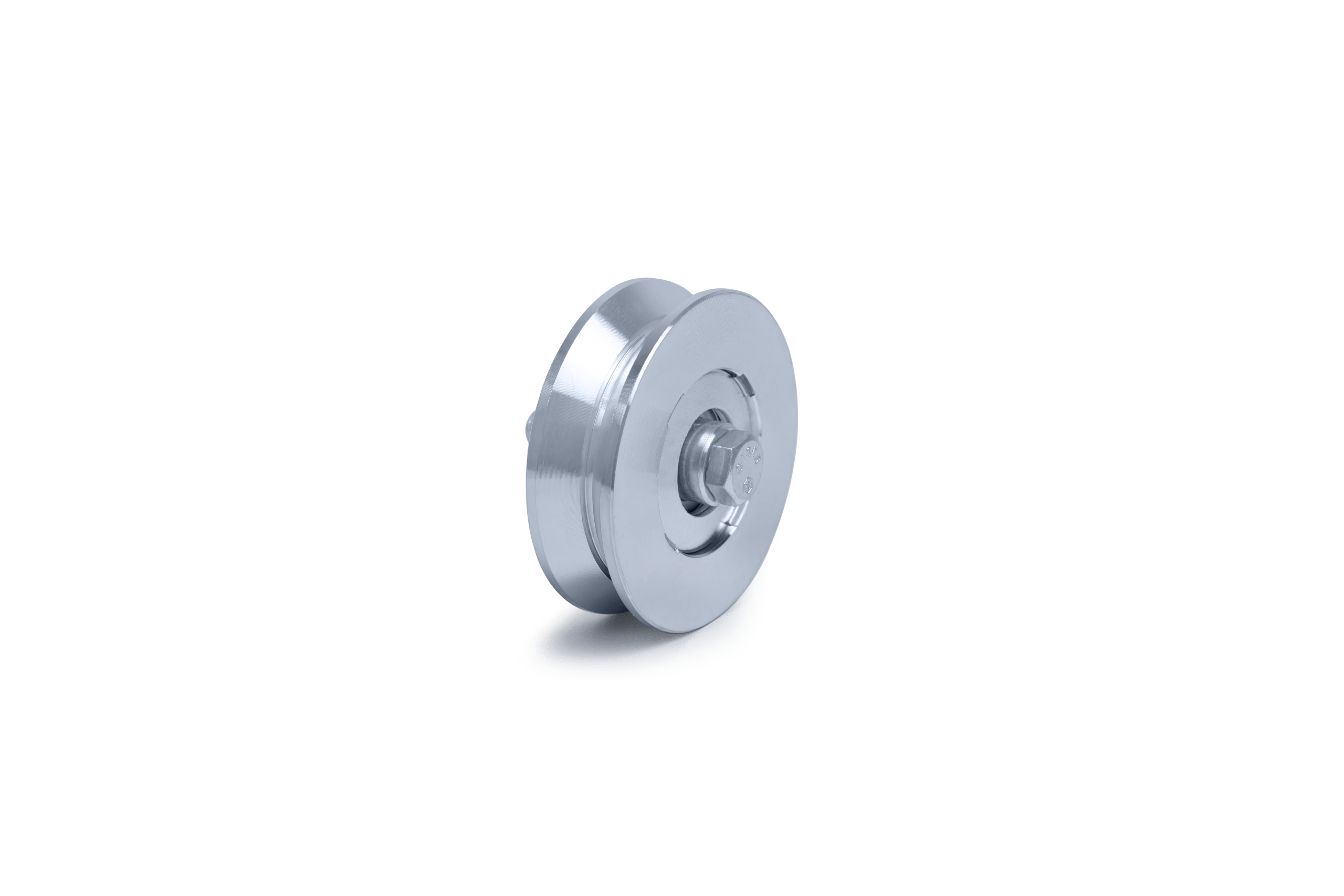

ROLDANA CANAL (V) EM AÇO 1020 COM EIXO FURADO E 1 ROLAMENTO

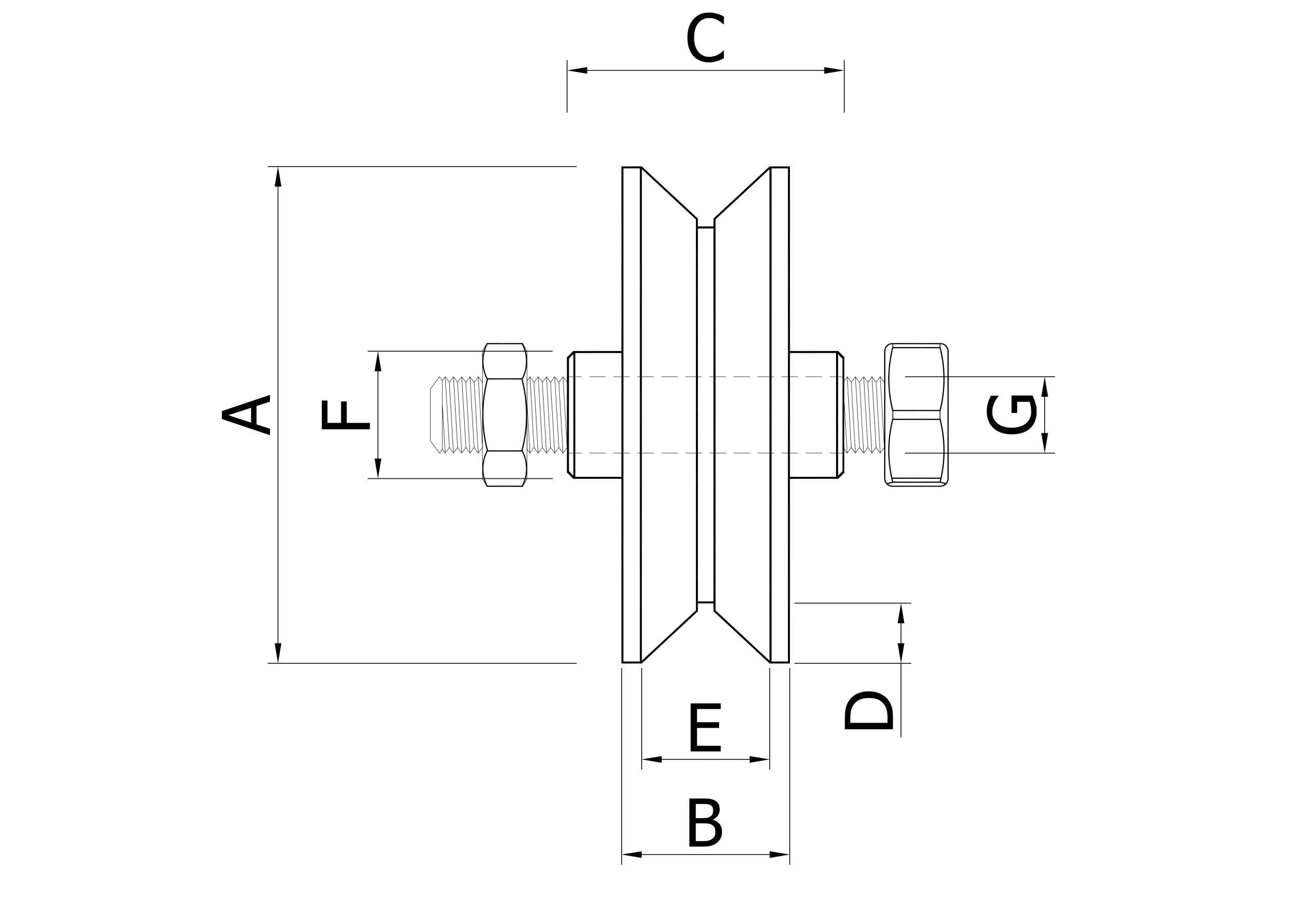

Tabela de Referências
ACABAMENTO EM ZINCO BRANCO
COM 1 ROLAMENTO
| CÓDIGO | REF. | A | B | C | D | E | F | G | EMBAL. MASTER | CAPACID. DE CARGA |
| 010200 | 1½” | 37.4 | 13 | 16.5 | 4 | 9.5 | 15.9 | 5/16″ | 50 | 75 (KG) |
| 010202 | 2″ | 49 | 18 | 30 | 6.5 | 14 | 15.9 | 5/16″ | 25 | 150 (KG) |
| 010203 | 2½” | 62 | 20 | 30 | 8 | 17 | 15.9 | 3/8″ | 25 | 200 (KG) |
| 010204 | 3″ | 74 | 22 | 30 | 8 | 17 | 18 | 3/8″ | 25 | 280 (KG) |
| 010205 | 3½” | 87 | 22 | 30 | 8 | 17 | 18 | 3/8″ | 15 | 320 (KG) |
| 010206 | 4″ | 100 | 25 | 30 | 8 | 17 | 18 | 3/8″ | 15/20 | 380 (KG) |
| 010208 | 5″ | 125 | 30 | 40 | 8 | 22 | 20 | ½” | 10 | 530 (KG) |
| 010210 | 6″ | 150 | 30 | 40 | 8 | 22 | 20 | ½” | 4/6 | 530 (KG) |
| 010212 | 7″ | 178 | 30 | 40 | 8 | 22 | 25 | 5/8″ | 2 | 630 (KG) |
| 010214 | 8” | 200 | 30 | 40 | 8 | 22 | 25 | 5/8″ | 2 | 630 (KG) |
COM ESFERAS
| CÓDIGO | REF. | A | B | C | D | E | F | G | EMBAL. MASTER | CAPACID. DE CARGA |
| 010201 | 1½” | 37.5 | 13 | 16.5 | 4 | 9.5 | – | 1/4″ | 50 | 50 (KG) |
