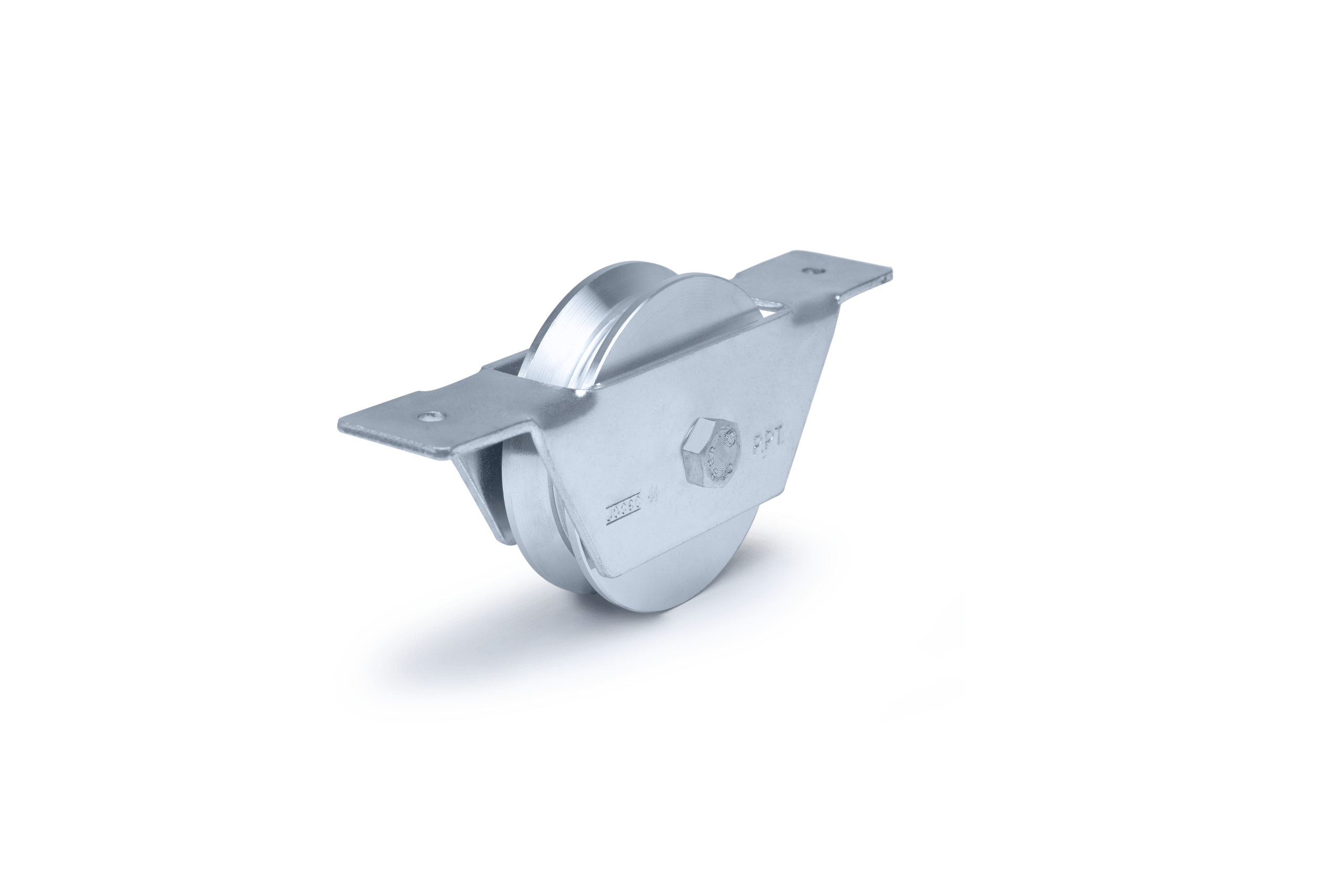

ROLDANA CANAL (V) EM AÇO 1020 C/ SUPORTE ABERTO C/ 1 ROLAMENTO E PARAFUSO
Tabela de Referências
ACABAMENTO EM ZINCO BRANCO
COM 01 ROLAMENTO
Suporte Aberto, fabricado em chapa de aço 1020 com espessura de 2.50mm.

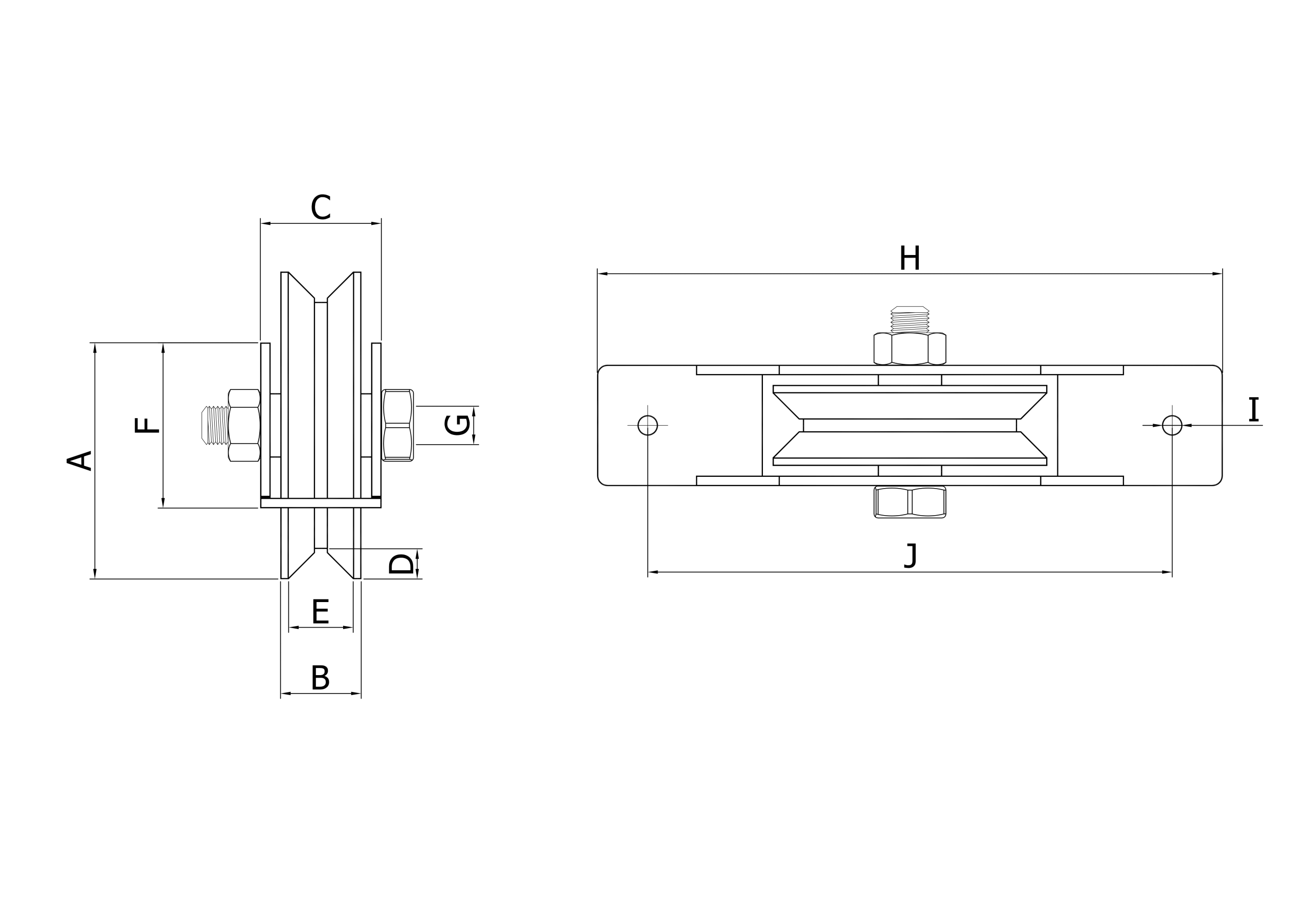

| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 014600 | 1½” | 30 | 13 | 23 | 4.5 | 9 | 23 | 5/16” | 106 | 5 | 85 | 25 | 75 (KG) |
| 014602 | 2″ | 37 | 16 | 24 | 6 | 12 | 25 | 5/16” | 120 | 5 | 100 | 25 | 150 (KG) |
| 014603 | 2½” | 49 | 20 | 30 | 7.5 | 15 | 35 | 3/8” | 136 | 5 | 114 | 25 | 200 (KG) |
| 014604 | 3″ | 60 | 20 | 30 | 7.5 | 15 | 41 | 3/8” | 155 | 5 | 130 | 25 | 280 (KG) |
COM ESFERAS
| CÓDIGO | REF. | A | B | C | D | E | F | G | H | I | J | EMBAL. MASTER | CAPACID. DE CARGA |
| 014601 | 1½” | 30 | 13 | 23 | 4.5 | 9 | 23 | 1/4” | 106 | 5 | 85 | 25 | 50 (KG) |
